Cisco Packet Tracer - 라우터 연결하기

1. Router 하나 연결하기

각각 하나의 Server와 PC, Switch, Router가 있으며 다이렉트 케이블로 한 개의 네트워크를 만들었다.

Router에 들어가서 전원을 끈 후 WIC-2T module을 넣어준다. (초록색 빛이 들어오면 전원이 켜진 상태)



Server를 클릭하여 왼쪽 사진과 같이 IP Configuration에 IP Address ~ DNS Server를 입력한다.

PC도 IP 주소를 다르게 입력 후, ping을 해보면 둘이 연결이 되었음을 알 수 있다.



라우터 작업을 하기 위해서 라우터를 클릭하여 CLI 탭을 들어간다.

위에 그림처럼 뜨면 no를 입력해서 명령어들을 실행한다.



관리자 모드 진입 > 특권 모드 진입 > 이름 Seoul_R1 로 설정 >  비밀 번호 암호화 > 도메인에서 IP 찾기 금지 > 저장 > fastEthernet으로 이동 > ip 주소 밀 서브넷 마스크 입력 > 포트 사용>저장

그럼 이렇게 라우터 쪽에도 초록불이 들어온 것을 볼 수 있다.





2. Router 두 개 연결하기

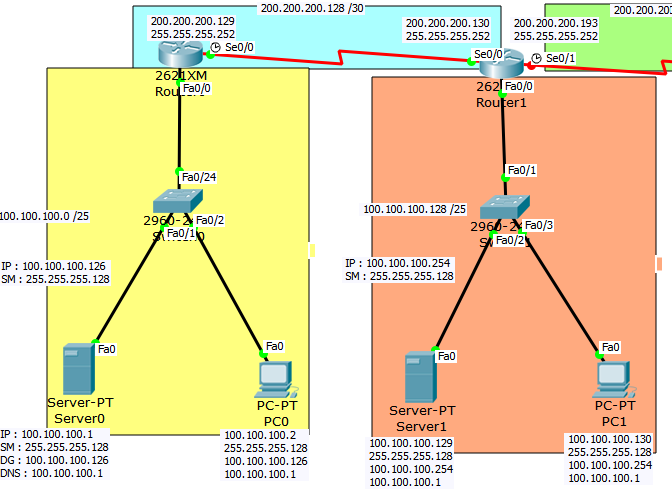

하나의 라우터를 추가하여 총 세 개의 네트워크를 만들었다.

두 개의 라우터는 WAN 구간이기 때문에 시리얼 케이블로 연결을 했다.

오른쪽의 네트워크도 왼쪽과 똑같이 위에서 했던 방법대로 CLI에서 설정을 하고 라우터 이름은 Busan_R1으로 지칭.



그런데 여기서 추가적으로 더 설정해주고 싶은 것이 생겨서 하기와 같이 추가

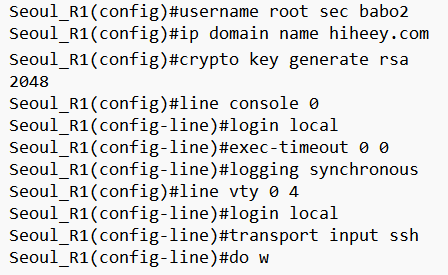

유저 이름 및 비밀번호 생성> ip 도메인 이름 추가 > 암호화 비트 수량 > 2048 개 > 콘솔에 연결> 로컬 로그인 지정> 시간 지나도 안 꺼지게 설정 > 동시 접속 허용 > virtual terminal 5개 허용> 로컬 로그인 > ssh와 통신

serial 0/0 설정 > ip 주소 설정 > ip route 설정 (부산 것이 se0/0 넘어와야 한다) >clock rate 4000000 으로 셋팅 > no shutdown> (이미지에는 없지만 do w로 저장)



부산 것도 똑같이 해주지만 clock rate는 하나만 지정하는 것으로 서울 라우터 쪽에 했으니 부산 쪽에서는 하지 않는다.

부산의 ip 주소를 fa0/0과 se0/0에 각각 할당하고 ip route도 받아야할 것까지 입력하면 끝.

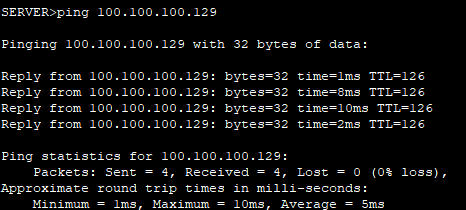

서울 서버에서 부산 서버로 ping한 화면

ping이 제대로 되는 것을 확인할 수 있다.





3. Router 세 개 연결하기

라우터 3개로 네트워크 5개를 만들었다.

마지막으로 추가한 구간은 Jeju_R1으로 명칭하고 Seoul_R1의 라우터와 Busan_R1에서 했던 라우터의 CLI와 동일하게 설정해준다.

단, 이때 Busna_R1의 Se0/1에도 Seoul_R1의 Se0/0에서 해줬던 것처럼 똑같이 clock rate 를 적용한다.

또한, Seoul_R1에서 Jeju_R1으로 갈 수 있도록 ip route를 설정해준다. (ip route 200.200.200.0 255.255.255.128 se0/0)



Jeju_R1에도 ip route를 설정해주는데 이번에는 케이블이 하나로 단방향이기 때문에 위와 같이 ip route를 설정해주었다.



Seoul_R1에서 Busan_R1으로 ping을 친 화면이다.

통신이 잘 되는 것을 확인할 수 있다.
