SSH, DHCP, MAIL, AAA, Wireless 설정- Packet Tracer

시나리오

Router 연결은 원래 trunk cable을 써야 하지만 빠른 실습을 위해서 크로스 케이블 사용



1. 기본 설정

2. SSH

3. DHCP & DHCP Relay Agent

- 다른 네트워크로 DHCP 정보를 넘겨주는 DHCP IP Helper-Address 기능 사용

   (Server System에서는 DHCP Relay Agent라고 명칭)

- Seoul 쪽에는 DHCP 라우터 쪽에서 할당

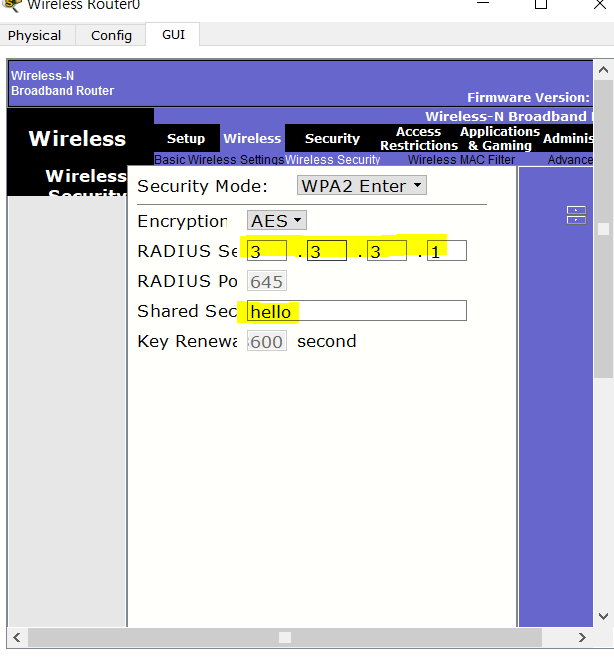

4. AAA +& Wireless

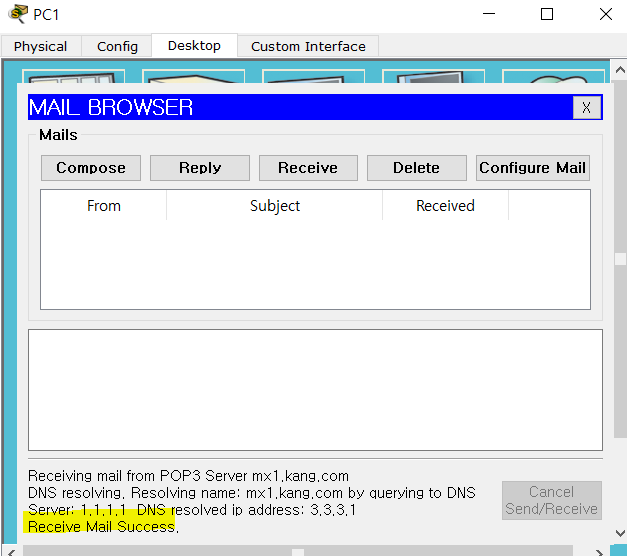

5. MAIL



Server0 : WEB & DNS

SERVER2: FTP

SERVER1: LocalDHCP + JejuDHCP

맨 처음 servepool은 이름 변경 불가로 save로 저장

jejupool 은 add로 추가

DHCP 적용시 PC1의 IP Configuration

DHCP 적용시 PC2의 IP Configuration

*PC2의 DHCP 적용시, ip helper-address 가 필요

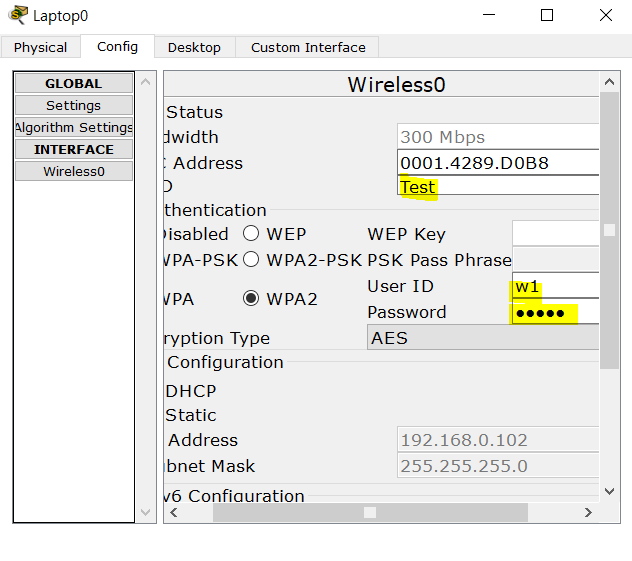

Laptop0

전원 끄고 옆 부분 제거 후, WPC300N 장착

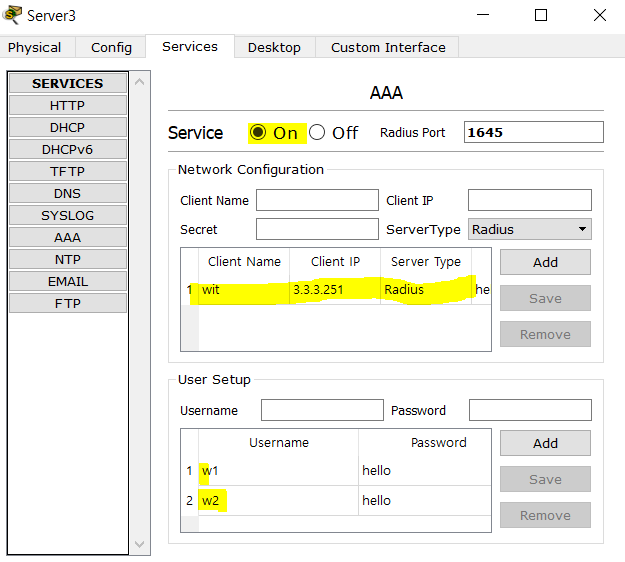

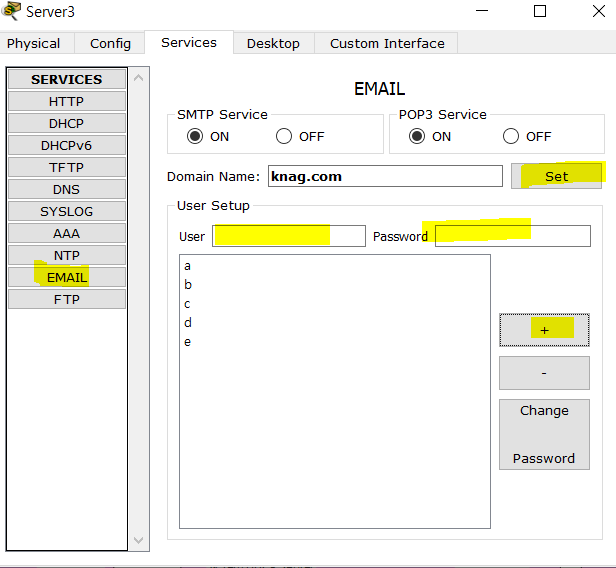

Server 3: AAA + Mail Server





Wireless 설정

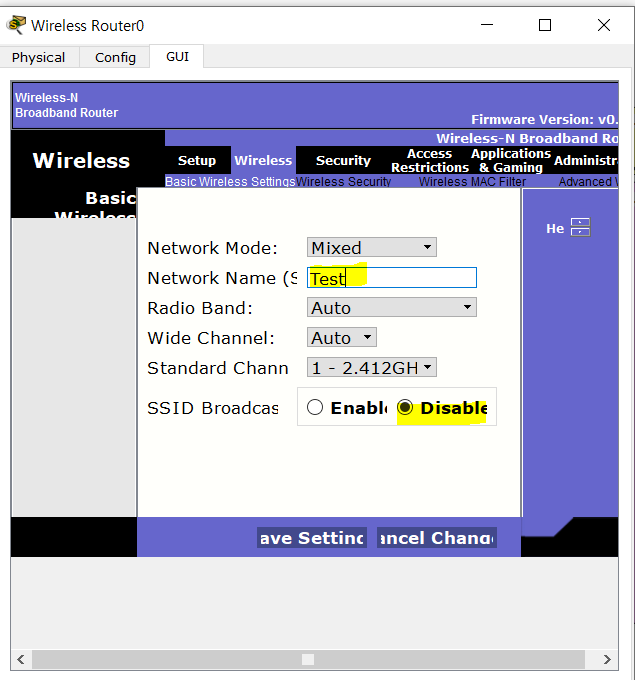

Wireless Router 0

Laptop0

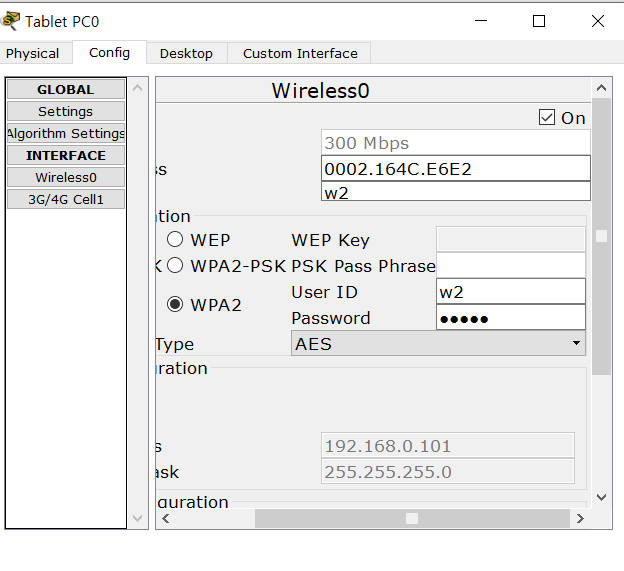

Tablet PC0

PC2

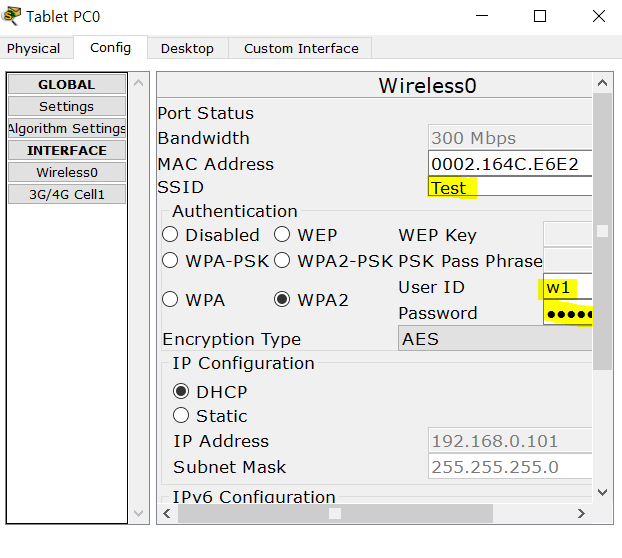

Tablet PC0

설정이 완료되면 위와 같이 표시가 바뀜



서울
Seoul_R1

en
conf t
hostn Seoul_R1
ena se hello
no ip domain-l
ser pass
username root sec hello2
ip domain-n kang.com
cry k g r
2048
line con 0
login local
exec-t 0 0
logg syn
line vty 0 4
login local
tra in ssh

int g0/2
ip add 1.1.1.254 255.255.255.0
no sh
int g0/0
ip add 100.100.100.1 255.255.255.252
no sh
exit

ip route 0.0.0.0 0.0.0.0 g0/0
do wr

ip dhcp pool Seoul
network 1.1.1.0 255.255.255.0
default-router 1.1.1.254
dns-server 1.1.1.1
exit
ip dhcp excl 1.1.1.1 1.1.1.30
ip dhcp excl 1.1.1.251 1.1.1.254

-------------------------------------------------------

Busan_R1

en
conf t
hostn Busan_R1
ena se hello
no ip domain-l
ser pass
username root sec hello2
ip domain-n kang.com
cry k g r
2048
line con 0
login local
exec-t 0 0
logg syn
line vty 0 4
login local
tra in ssh

int g0/0
ip add 100.100.100.2 255.255.255.252
no sh
int g0/1
ip add 200.200.200.1 255.255.255.252
no sh
int g0/2
ip add 2.2.2.254 255.255.255.0
no sh
exit

ip route 3.3.3.0 255.255.255.0 g0/1
ip route 1.1.1.0 255.255.255.0 g0/0
do wr

--------------------------------------------------

Jeju_R1

en
conf t
hostn jeju_R1
ena se babo1
no ip domain-l
ser pass
username root sec babo2
ip domain-n kang.com
cry k g r
erase gkrh
2048
line con 0
login local
exec-t 0 0
logg syn
line vty 0 4
login local
tra in ssh

int g0/2
ip add 3.3.3.254 255.255.255.0
no sh
int g0/1
ip add 200.200.200.2 255.255.255.252
no sh
exit

ip route 0.0.0.0 0.0.0.0 g0/1
do wr

int g0/2
ip helper-address 2.2.2.1
